S11-35KV
（一）产品概述
我公司生产的35kV级系列变压器分为以下几类：
（1）S11、S13型双绕组无励磁调压配电变压器，主要运用于变电站站用变压器；
（2）S11、S13型双绕组无励磁调压电力变压器，主要运用于各类中小型变电站、工厂变电站等；
（3）SZ11、SZ13型双绕组有载调压电力变压器，主要运用于各类负荷量变化频繁的大中小型变电站，能实现运行电压实时自动调整，是建设无人值守型变电站的必要产品。
（二）产品结构
|
名 称 |
内 容 |
|
结构形式 |
油浸式/全密封 |
|
铁芯结构 |
叠铁芯 |
|
容量 |
30KVA-2500KVA |
|
冷却方式 |
AN/AF |
|
冷却介质 |
油式 |
|
联结组别 |
Dyn11/Yyn0 |
|
短路阻抗 |
4%/6% |
（三）产品特点
（1）变压器铁心由冷轧电工硅钢片叠积而成，铁心为45°全斜接缝无孔绑扎结构；
（2）变压器线圈由优质无氧铜导线绕制而成，线圈整体结构合理，机械强度高，抗短路能力较强
（3）变压器油箱为紧凑型方形油箱结构，空间利用更合理，造型更加优美；
（4）变压器配件实时更新，产品结构不落后，产品性能不断提升，有效的保障了产品的安全合理运行。
（四）型号说明
（五）使用条件
海拔高度 ≤2000m
最高环境气温+40℃
最高年平均温度+20℃ ，最低温度-25℃
安装地点：户内或户外
根据用户要求可提供在特殊使用条件下运行的变压器
（六）技术参数
1、海拔：2500m以下；
2、额定电压：35kV 级；
3、额定频率：50Hz

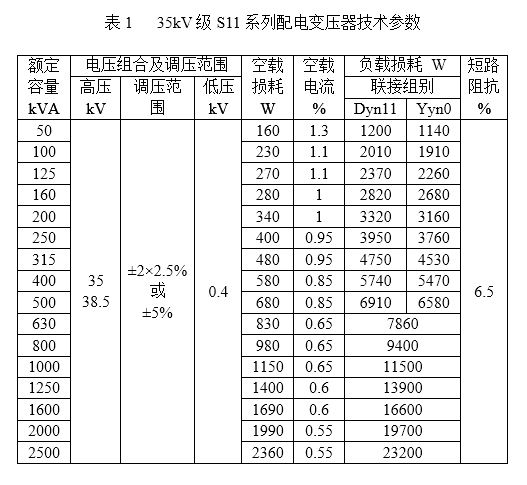

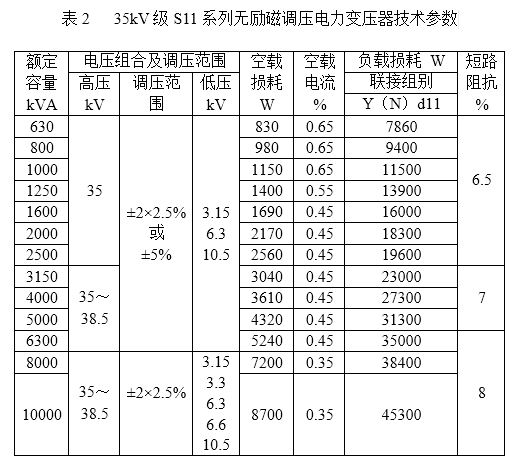

4、主要技术参数见表 1～3；
5、变压器绝缘等级为 A 级，线圈温升不超过 65K，顶层油温升不超过 60K；
（七）执行标准
B GB/T6451-2015《油浸式电力变压器技术参数和要求》
产品手册下载：
/cbdq/upload/file/20170512/20170512112941_715.pdf
