S11-10KV
（一）产品概述
S11系列配电变压器产品是目前变压器行业、用电用户使用最多的变压器。我公司从2000年开始生产制造S11系列10kV级配电变压器，以以往S9产品的技术、工艺为依托，自主研发，不断创新。通过多年的摸索和努力，在2009年9月，公司扩大技术研发团队，对原来的S11系列配电变压器产品进行技术升级，按照新标准对产品进行改型设计。2010年上半年，再次对产品进行改型设计，由原来的原型截面铁心改型设计为长圆形截面铁心，使用新型绝缘材料代替传统材料，研究使用新的制造工艺等。使得产品结构更紧凑、产品性能更优越、产品能耗更节能。公司产品的质量、性能步入了一个更崭新的台面。2013年3月，公司引进新型绕线设备，与此同时SB11系列低压箔绕产品应孕而生。
（二）产品结构
|
名 称 |
内 容 |
|
结构形式 |
油浸式/全密封 |
|
铁芯结构 |
叠铁芯 |
|
容量 |
30KVA-2500KVA |
|
冷却方式 |
AN/AF |
|
冷却介质 |
油式 |
|
联结组别 |
Dyn11/Yyn0 |
|
短路阻抗 |
4%/6% |
（三）产品特点
S11型变压器总体特点为：外形美观，价格低廉。节能显著，磁路均匀，空载损耗低、噪声低、温升低、免维修、效率高、体积小。 S11-30~1600KVA/10 KV系列配电变压器节能效果显着，采用新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。
目前我公司产品主要以低压箔绕系列为主。该产品主要有以下特点：
（1）抗短路能力更强；
（2）过负荷能力更强；
（3）抗冲击能力更强；
（4）变压器产品体积更小。
（四）型号说明
（五）使用条件
海拔高度 ≤2000m
最高环境气温+40℃
最高年平均温度+20℃ ，最低温度-25℃
安装地点：户内或户外
根据用户要求可提供在特殊使用条件下运行的变压器
（六）技术参数
1、额定容量范围：30～2500KVA；
2、额定电压：10kV 级以下；
3、额定频率：50Hz

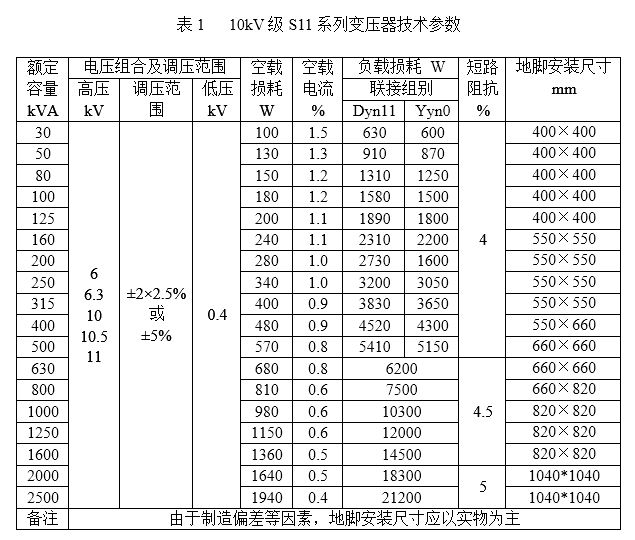

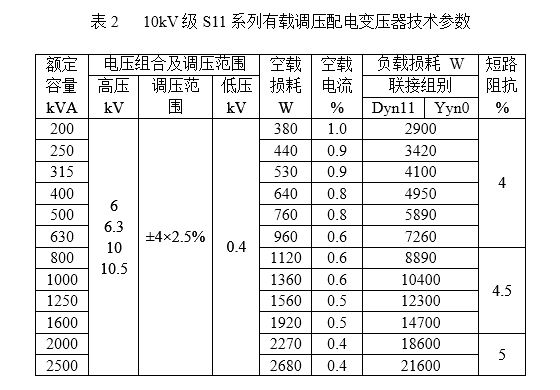

4、主要技术参数见表 1、表2；
5、变压器绝缘等级为 A 级，线圈温升不超过 65K，顶层油温升不超过 60K；
（七）执行标准
B GB/T6451-2015《三相油浸式电力变压器技术参数和要求》
C IEC60076 《电力变压器》（国际电工技术委员会标准）
