（一）产品概述

   S13系列变压器是一种卷铁芯全密封型配电变压器，是近几年研制的新一代低噪声、低损耗型变压器，其铁芯无接缝，较大的减少了空载损耗及空载电流，使空载电流降低60%~80%，高低压线圈在芯柱上连续绕制，绕组紧实，同心度好，更加增强了产品的防盗性能。噪声下降10分贝以上。温升低16-20K。由于铁芯（横截面为纯圆形）连续卷绕，充分利用了硅钢片的取向性，使空载损耗降低了20%~30%。

   为了满足国家电网建设与改造，行业部门对变压器也提出了更高的要求，本公司本着安全、高效、环保、节能、低耗材，提高产品性能极其可靠性、调整产品结构的宗旨，我公司自行研发设计了S13系列10kV级油浸式变压器，各项技术参数均符合国家标准范围，并且该产品一次性通过了产品试制和出厂试验。

S13系列配电变压器产品是目前各电网公司、国家发改委、国家能源局重点推广普及的节能型变压器产品。该产品采用高牌号、高磁感的优质冷轧晶粒取向硅钢片制作铁心，更新传统的铁心叠片工艺，采用45°全斜接缝无孔绑扎结构三级或五级接缝累叠而成。铁心为多级阶梯叠铁心。

2013年3月，公司引进新型绕线设备。同年7月，SB13系列低压箔绕产品完成试生产。

（二）产品结构

（三）产品特点

目前我公司产品主要以低压箔绕系列为主。该产品主要有以下特点：

（1）抗短路能力更强；

（2）过负荷能力更强；

（3）抗冲击能力更强；

（4）变压器产品体积更小。

（四）型号说明

（五）使用条件

海拔高度 ≤2000m

最高环境气温+40℃

最高年平均温度+20℃ ，最低温度-25℃

安装地点：户内或户外

根据用户要求可提供在特殊使用条件下运行的变压器

（六）技术参数

1、额定容量范围：30～2500KVA；

2、额定电压：10kV 级以下；

3、额定频率：50Hz

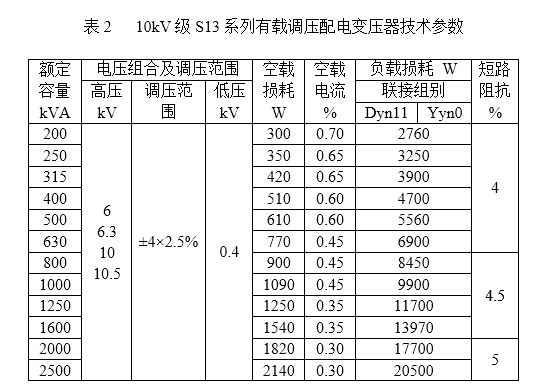

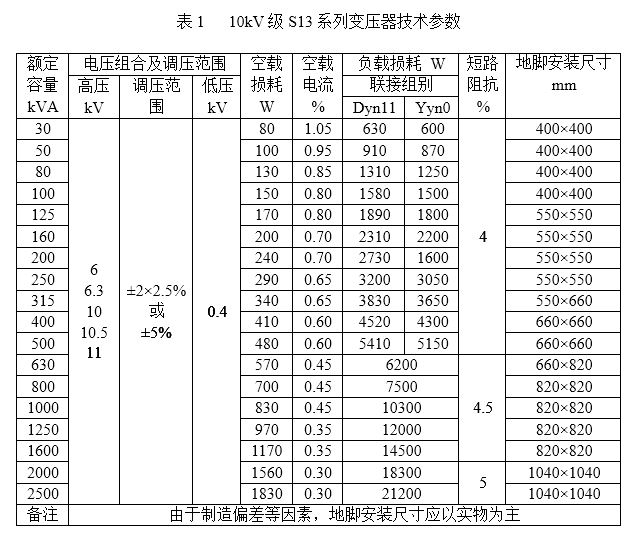

4、主要技术参数见表 1、表2；

5、变压器绝缘等级为 A 级，线圈温升不超过 65K，顶层油温升不超过 60K；

（七）执行标准

A  GB 1094   《电力变压器》

B  GB/T6451-2015《油浸式电力变压器技术参数和要求》

C  GB20052-2013 《三相配电变压器能效限定值及能效等级》
