SH15
SH15-10KV
（一）产品概述
SH15系列变压器是一种卷铁芯全密封型配电变压器，是近几年研制的新一代低噪声、低损耗型变压器，其铁芯无接缝，较大的减少了空载损耗及空载电流，使空载电流降低60%~80%，高低压线圈在芯柱上连续绕制，绕组紧实，同心度好，更加增强了产品的防盗性能。噪声下降10分贝以上。温升低16-20K。由于铁芯（横截面为纯圆形）连续卷绕，充分利用了硅钢片的取向性，使空载损耗降低了20%~30%。
（二）产品结构
|
名 称 |
内 容 |
|
结构形式 |
油浸式/全密封 |
|
铁芯结构 |
叠铁芯 |
|
容量 |
30KVA-2500KVA |
|
冷却方式 |
AN/AF |
|
冷却介质 |
油式 |
|
联结组别 |
Dyn11/Yyn0 |
|
短路阻抗 |
4%/6% |
（三）产品特点
外形美观，价格低廉。节能显著，磁路均匀，空载损耗低、噪声低、温升低、免维修、效率高、体积小。 S11-30~1600KVA/10 KV系列配电变压器节能效果显着，采用新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。

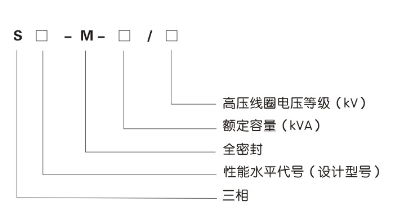

（四）型号说明
（五）使用条件
海拔高度 ≤2000m
最高环境气温+40℃
最高年平均温度+20℃ ，最低温度-25℃
安装地点：户内或户外
根据用户要求可提供在特殊使用条件下运行的变压器
（六）技术参数
（七）执行标准
A GB1094.1-2-1996, GB1094.3-2003 《电力变压器》
B GB/T6451-2008《三相油浸式电力变压器技术参数和要求》
