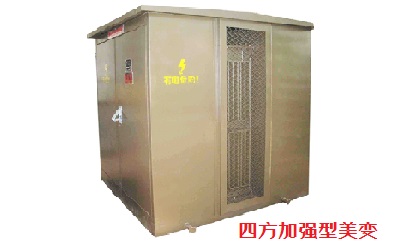

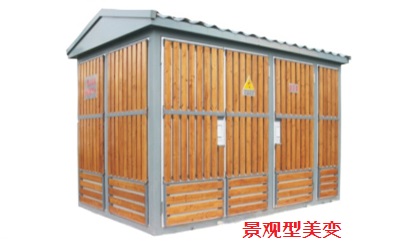

组合式变压器
ZGS型组合式变压器（以下简称美变）是在综合变压器、高低压开关柜的基础上发展起来的一种新型成套变配电设备。它是集受电、馈电及变压器等器件于一体的成套变配电装置：其结构特点是将变压器器身、高压负荷开关（四位置负荷开关—环网型、二位置负荷开关—终端型）、后备保护熔断器、插入式熔断器、分接开关、安装在变压器油箱内。同时在变压器高压侧配置高压操作室和低压侧配低压配电室及低压配电系统装置等相应辅助设备进行组合的变压器，具有多种低压方案及无功补偿自动投切功能，能满足用户电能计量、无功补偿、低压分配等各种使用要求。双熔断器保护，且插入式熔丝具有电流、温度双敏特性是美变的另一特点，使产品的保护灵敏度和安全运行可靠性大大提高,该箱变由高压开关设备、变压器、低压开关设备三部分组成，以“目”或“品”字形布置，可以分为环网型和终端型两类，该产品具有设计合理、体积小、重量轻、损耗低、噪声小、结构紧凑、安装方便、维护简单、安全运行可靠、价格低等优点。并具有防凝露措施。
（二）产品特点及规格
1) 结构紧凑合理、体积小、占地面积少、仅为同等容量欧式箱变的三分之一左右。
2) 全密封、全绝缘结构，无需设置安全屏障，人身安全有可靠保证。
3) 有终端和环网两种供电方式供用户选择，适应不同用户的需要。
4) 损耗小、温升低、过载能力强，允许过载2倍运行2小时，过载1.6倍运行7小时。
5) 采用双熔断器（后备保护熔断器+插入式熔断器）保护，且插入式熔断器熔丝具有电流、温度双敏特性，确保产品安全运行。
6) 肘型电缆头具有隔离开关功能，在紧急情况下可带200A电流作为负荷开关操作，简单方便、快速可靠.
8) 绕组采用Dyn11联接、铁心采用三相四柱式结构，使产品能在任意不对称负荷下运行，且中性点不漂移，电压稳定，供电质量高，箱体不发热，噪音低，防雷性能好。
9) 箱体采用三防设计，美观新颖，可广泛应用于各种环境，如多暴风雨和高污染地区。
10) 产品价格低于欧式箱变，且占地面积仅为欧式箱变的三分之一，因此总投资成本低
11）体积小，结构紧凑，占地面积小，安装方便。
12）低损耗、低噪音、低温升、抗突发短路能力强。
13）全封闭、全绝缘结构，运行安全可靠。
14）接线方式灵活，即可用于终端系统，也可用于环网系统，转换方便，提高了供电可靠性。
15）操作方便，维护方便，生产周期短，工程造价低。规格
1) 容量范围：30～1600 kVA；
2) 额定电压：高压侧：6、10 kV；低压侧：0. 4 kV；
3) 联结组标号：Dyn11或Yyn0；
（三）产品使用条件
1、海拔：≤ 2000m；
2、温度：最高气温+40℃；最低气温-25℃；3、湿度：平均值不大于95%，月平均值不大于90%；
4、风速：不大于35m/s；
5、污染等级：污染等级3级；
6、防震水平：水平加速度0.4 m/s2，垂直加速度0.15 m/s2；
7、地震烈度：8度；
8、安装地点：安装在无剧烈冲击振动、无火灾、无腐蚀性气体的场所，通风良好，地面倾斜度不大于3°。

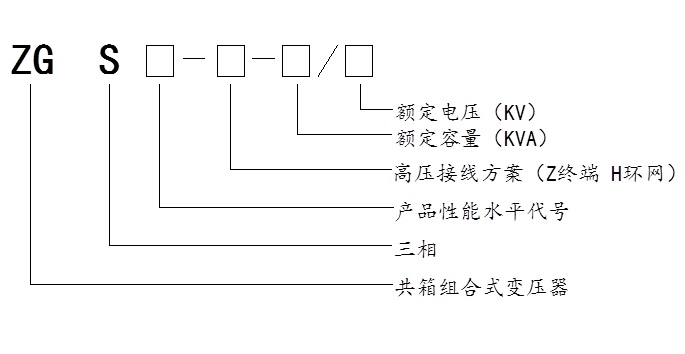

（四）产品型号及含义
（五）产品用途
（六）技术参数
|
项目 |
参数 |
|
额定电压 |
6～10KV±2×2.5%/0.4KV或6～10KV±5%/0.4KV |
|
最高电压 |
6.9～12KV |
|
联结组别 |
Dyn11或Yyn0 |
|
额定容量 |
50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600KVA |
|
额定频率 |
50Hz |
|
绝缘水平 |
一分钟式频耐压：25～35KV、雷电冲击耐压：65～75KV |
|
高压负荷开关短路开和电流 |
12.5KA |
|
线圈和导体材料 |
铜 |
|
环境温度 |
最高气温：+40℃、 最高日平均气温：+300℃、 最高年平均气温：20℃、 最低气温：-25℃ |
|
允许温升 |
65℃ |
|
噪音水平 |
51～61dB |
|
防护等级 |
IP33 |
|
冷却方式 |
全密封油浸自冷 |
|
压力释放装置 |
0.03个大气压 |

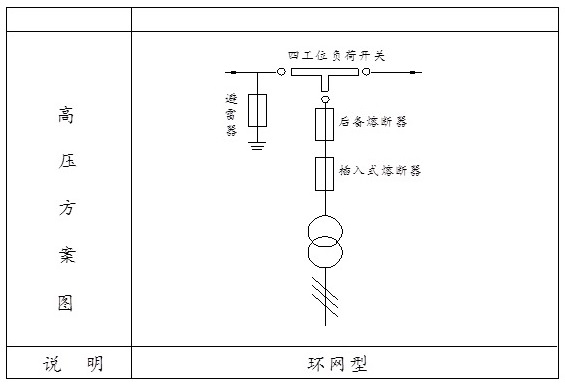

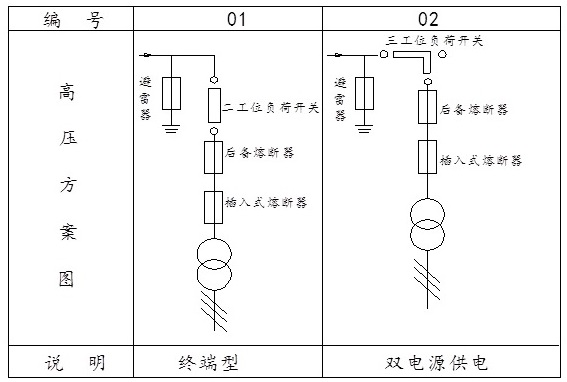

（七）高压接线方案

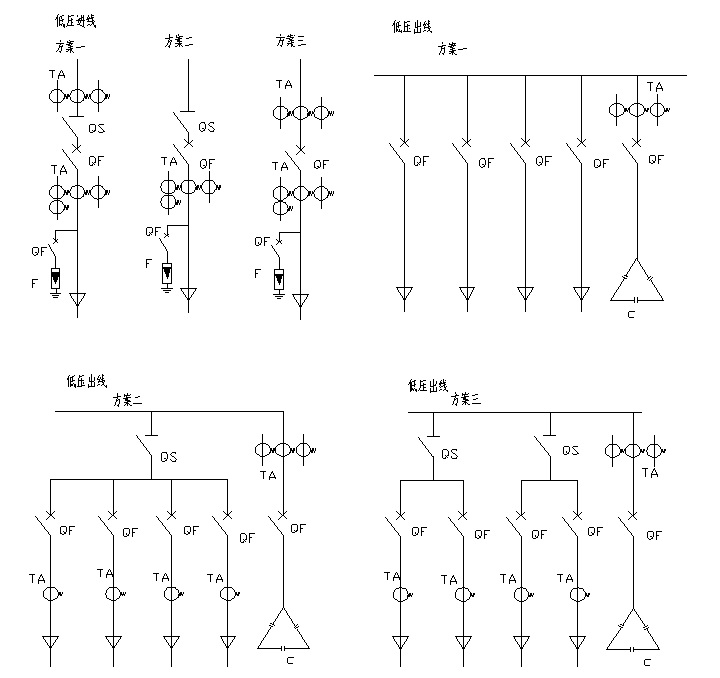

（八）低压回路典型方案
■主要电器元件
|
代号 |
名称 |
代号 |
名称 |
|
QS |
刀开关 |
F |
避雷器 |
|
QF |
断路器 |
TA |
电流互感器 |
|
C |
电容器 |
|
|
（九）使用维护注意事项
●使用单位必须配备专职电工。电气工作人员必须身体健康，并具备必要的电气知识，取得电工上岗证后方可上岗。
●箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
●用户不准改变箱变原结构，否则将失去保修资格。
●高压操作要由电气负责人签发操作票，并做好人员组织与技术安全措施。高压倒闸操作必须由两人进行，带绝缘手套，为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。必需严格按照停、复电操作规程执行。
●严禁随意打开高压柜、电缆柜需要打开时必须确认柜内带电部分已无电压。
●定期进行维修:检查柜体内是否干燥、清洁,电器元件的操作机构是否灵活，不会有卡塞或操作力过大现象,主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确,母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。
（十）订货须知
用户订货时应提供如下资料■ 产品的全型号
■ 主电路单线系统图或是文字性技术说明
■ 辅助电路电气原理图
■ 柜内元器件清单
■ 其它与产品正常使用条件不符合的特殊要求
