动力箱
（一）产品概述
XL-21系列动力配电箱适合于工业与民用建筑中作交流50Hz, 电压500V及以下, 三相三线、三相四线、三相五线电力系统的动力配电和照明配电用。本产品系户内封闭式配电箱。按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。其外壳防护等级不低于IP30。技术性能符合GB7251.1的标准要求。适用于户内正常使用条件下，额定绝缘电压为500V，额定工作电压为交流380V，额定频率为50HZ额定电流至400A的配电系统中作为工矿企业、住宅、机关、公共建筑等场所动力、照明及配电用。

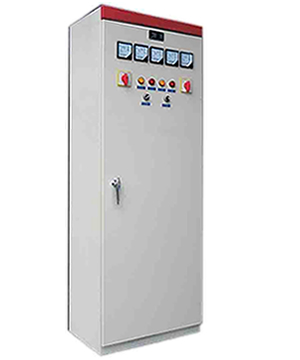

XL-21 型低压动力配电柜系户内靠墙安装，系统封闭式,其基本结构采用钢板弯制、角钢焊接、螺栓组装而成。上下有通风窗，进出线电缆由底部引入。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮、指示灯、电流及电压显示仪表指示汇流母线的电流电压。本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器热、继电器等电器元件满足用户使用要求。配电箱前、后均有门, 门打开后, 配电箱内全部设备敞露，如用户需要可设门限位开关控制箱内检修照明, 便于检修维护。本配电箱具有结构紧凑, 检修方便, 线路方案可以灵活组合等特点。
（二）使用条件
1、环境温度：-5℃～+40℃，且 24h 内的平均温度不超过+35℃。
2、海拔高度：不超过 2000m。
3、相对湿度：在周围空气温度为+40℃时不超过 50%；在较低温度下可以有较高的相对湿度（如：+20℃时为 90%），考虑到温度的变化允许产生适度的凝露。
4、设备安装时与垂直面的倾斜度应不超过 5℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
（三）使用维护注意事项
1、检查附件：送货清单 产品合格证 出厂检验报告 一次系统图、控制原理图和二次接线图；框门钥匙、及合同规定的备品配件、主要元器件的使用说明书。用户收到产品后，首先检查装箱是否完整。
2、收到产品不急于安装使用的应将产品存放在干燥清洁之处。3、动力配电柜可按安装图进行安装。基础槽钢及螺钉由用户自备，如系电缆出线，用户除埋好基础槽及底脚螺栓外尚须开具电缆沟。
4、动力配电柜组经安装或检修后在投入运行前必须进行下列项目的检查和试验。
a、检查内部电器设备和线路是否符合原图。
b、检查并操作开关数次，是否灵活、正常。
c、检查并试验所有的表计及继电器动作是否准确
5、产品安装：产品的安装应按照配电箱现场安装要求进行。
6、产品调试：投入运行前需进行如下项目的检查与试验：
a、检查箱体面漆有无脱落，箱内是否干燥、清洁；
b、电器元件的操作机构是否灵活，不应有卡滞和操作力过大现象；
c、元件通断是否可靠、准确，辅助接点的通断是否可靠准确；
d、仪表指示与互感器的变比及极性是否正确；
e、母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠；
f、辅助接点是否符合要求；
g、电器元件的接点是否符合电气原理图要求。
h、保护电路系统是否符合要求；
i、绝缘电阻是否符合要求。
7、使用注意事项
a、配电箱的正常操作及维修工作，必须是考核合格的专业人员方可进入或开启进行操作、检查和维护。
b、空气断路器、塑壳开关经过多次分、合，特别是经过短路分、合后， 会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
（四）订货须知
用户订货时，应提供下列资料：
1、主电路方案及辅助电路方案；
2、主电路系统组合顺序图；
3、辅助电路电气原理图；
4、箱内元器件清单。
