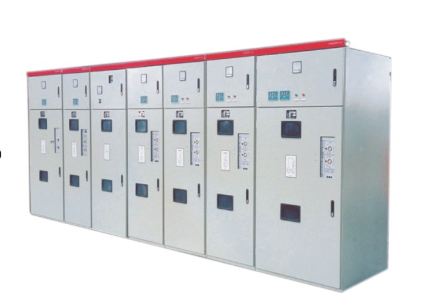

HXGN15-12高压开关柜
（一）产品概述
HXGN15-12箱型固定式金属封闭高压开关柜（以下简称环网柜）是以六氟化硫（SF6）负荷开关及负荷开关-熔断器组合电器、VS1真空断路器作为主开关，用于3-12KV、三相交流、50Hz的供电系统中，而整框采用空气绝缘，适用于配电自动化，既紧凑又可扩展的成套配电装置。户内环网一般用于高压侧的配电，由进线柜、计量柜、PT柜、变压器出线柜组成，防护等级IP3X。环网供电的方案一般采用一路环进，一路环出，两到三回做出线回路，即形成手拉手的环网供电模式。对于用电要求较高的用户，为保证供电的可靠性，连续性，进线必须采用双电源切换柜，这就形成了一个环，采用负荷开关，3工位(合闸，分闸，接地)，变压器。本产品通过国家高压检验中心质量认证。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、学校、公园等配电系统，作为接受和分配、传输电能之用，主要用于环网供电和终端供电，亦适于装入预装箱式变电站。 符合标准： GB3906-2006 《3~35kV交流金属封闭开关设备》 GB11022-99 《高压开关设备通用技术条件》 IECC4298《交流高压负荷开关-熔断器组合电器》 GB3804-2004 《3.6kV-40.5kV高压交流负荷开关》GB3309--1989 《高压开关设备常温下的机械试验》

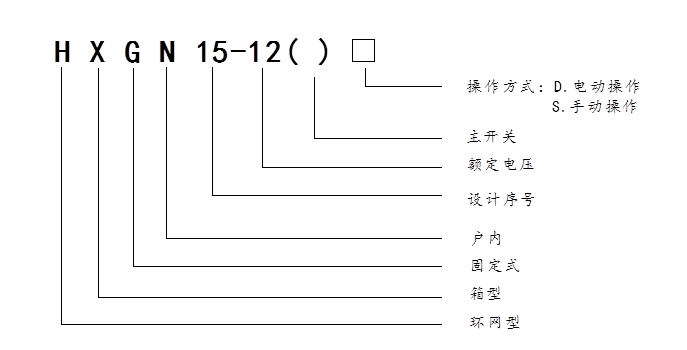

（二）产品型号及含义
（三）性能特点
采用金属封闭箱式结构，主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部分包括母线室、开光室、低压室，与下部电缆（出线柜含熔断器）分隔开来以避免相互影响。因此，既提高了安全性，又便于安装、检修，还能在必要时整体更换上部单元。环网柜有宽裕的电缆室，可以容纳熔断器、避雷器、电流互感器、下接地开关等元件，柜门有观察窗和安全联锁装置，电缆盖板可以拆下，方便电缆连接。开关柜安装简便，使用寿命长，寿命期间免维护，运行安全稳定，可根据设计方案组成进线、出线、PT、计量、联络、转折柜等柜型，除配置标准SF6氯氟化硫负荷开关外，还可配置GN30型隔离开关与真空负荷开关、VS1真空断路器等组合作为主开关；配微机综合保护装置，在供电系统中，亦能作开断负荷，过载及短路保护之用。接地开关和隔离刀配用手动操作机构，本柜设计新颖，结构紧凑，具有体积小，无燃烧及爆炸危险，并具有良好可靠的“五防”操作功能，是一种较理想的高压配电装置。
（四）产品结构
1. 环网柜采用铝合金型材框架和敷铝锌钢板，外形豪华美观安全可靠。主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部包括仪表室、母线室、开关室、低压室、与下部电缆室（出线柜含熔断器）分隔开来以避免相互影响。整体外形尺寸（高×宽×深）有1600(2000)×500(750)×1000等。
2. 电缆室：环网柜有宽裕的电缆室，方便电缆连接，充裕的空间还可以安装熔断器、避雷器、电压互感器、电流互感器，接地开关等元器件，柜门有观察窗和安全联锁装置。
3. 环网开关柜室：开关室内可装一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。壳体上设有观察孔，并装有SF6气体密度表。
4. 母线室：母线室布置在柜的上部，三相主母线水平的布置，贯穿整排开关柜。
5. 低压室：带联锁的低压室同时起到控制盘的作用，低压室内装有带位置指示器的弹簧操动机构和机械联锁装置。
6. 仪表室：仪表室可装设；电压表、电流表、计量仪表、带电显示器、继电保护等。
（五）使用环境条件
1．周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
2．海拔高度不超过1000m；
3．相对环境温度日平均不大于95％，月平均不大于90％；
4．地震烈度不超过8级，地面顷斜度不超过3度；
5．空气湿度： 日平均不超过95%，月平均不超过90%；
6．水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
7．无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
8．特殊工作条件 在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
（六）技术参数
|
项 目 |
单 位 |
技术参数 |
|
额定电压 |
KV |
12 |
|
额定电流：负荷开关 |
A |
630 |
|
额定电流：组合电器 |
A |
125 |
|
额定频率 |
Hz |
50 |
|
额定短路开断电流 |
KA |
31.5 |
|
额定有功负载开断电流 |
A |
630 |
|
工频耐受电压相间、对地 |
(KV) |
42(1min) |
|
工频耐受电压断口 |
(KV) |
48(1min) |
|
冲击耐受电压相间、对地 |
(KV) |
75 |
|
冲击耐受电压断口 |
(KV) |
85 |
|
额定短时耐受电流 |
(KA) |
20 |
|
额定短时持续时间 |
(S) |
3 |
|
额定峰时耐受电流 |
(KA) |
50 |
|
额定短路关合电流 |
(KA) |
50 |
|
额定闭环开断电流 |
(A) |
630 |
|
额定电缆充电开断电流 |
(A) |
10 |
|
接地开关额定短时耐受电流 |
(KA) |
20 |
|
接地开关额定短时持续时间 |
(S) |
3 |
|
接地开关额定峰值耐受电流 |
(KA) |
50 |
|
主回路的电阻 |
(μΩ) |
≤300 |
|
机械寿命(负荷开关) |
次 |
2000 |
|
机械寿命(接地开关) |
次 |
2000 |
|
辅助回路1min工频耐受电压 |
(KV) |
2 |
|
防护等级 |
|
IP3X |
|
组合熔断器柜（负荷开关-熔断器）技术指标?额定电压 |
(KV) |
12 |
|
工频耐受电压相间、对地 |
(KV) |
42(1min) |
|
额定转移电流 |
(A) |
1700 |

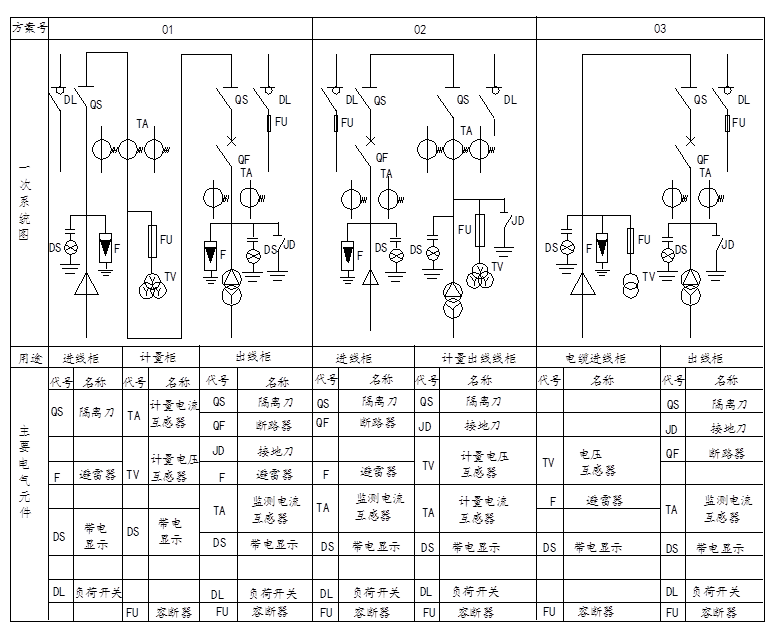

（七）供电原理
典型方案：

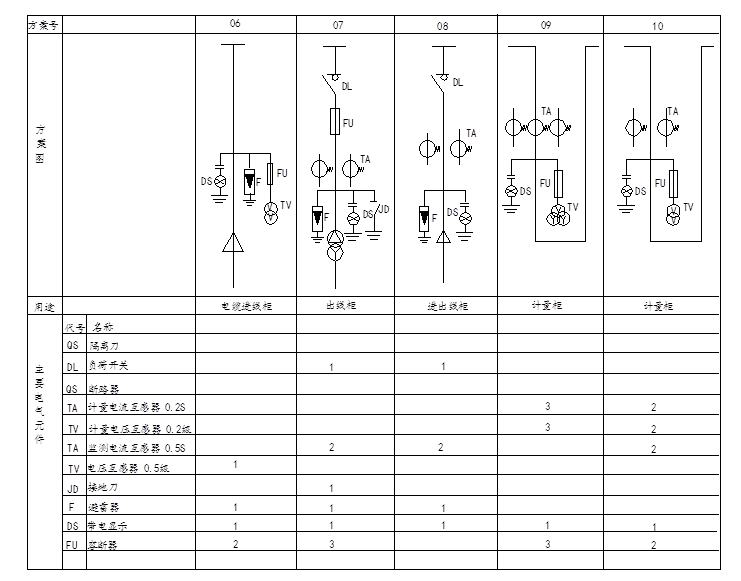

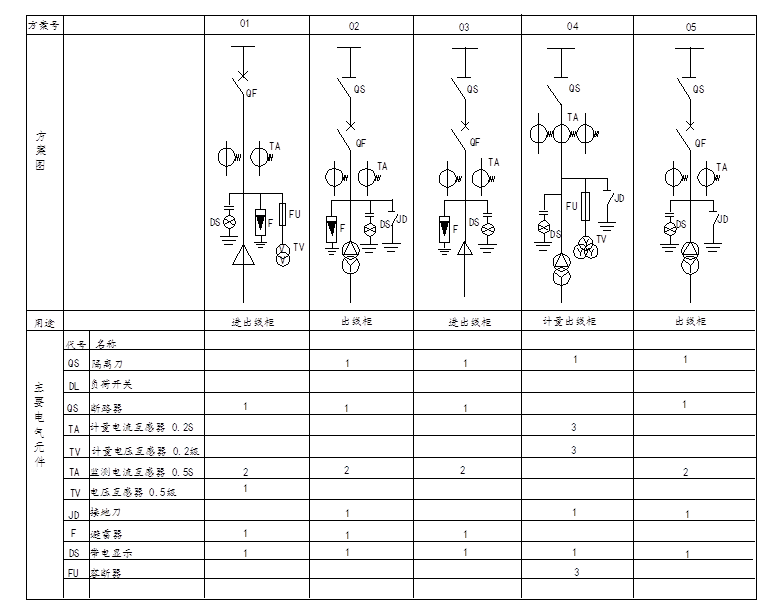

（八）主电路方案图
（九）使用维护注意事项
●使用单位必须配备专职电工。电气工作人员必须身体健康，并具备必要的电气知识，取得电工上岗证后方可上岗。
●产品安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
●用户不准改变箱变原结构，否则将失去保修资格。
●高压操作要由电气负责人签发操作票，并做好人员组织与技术安全措施。高压倒闸操作必须由两人进行，带绝缘手套，为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。必需严格按照停、复电操作规程执行。
●严禁随意打开环网开关柜需要打开时必须确认柜内带电部分已无电压。
（十）订货须知
● 产品名称、全型号、方案号、数量及交货期限
● 设备系统图，一次回路方案图和单线系统图；
● 二次回路原理图；
● 主母线材料种类可由客户提出，如无要求则按制造厂标准供给
● 提供的工作电流和短路电流；
● 柜内所装元器件的名称、型号规格及数量；
● 外壳防护等级(ＩＰ30，ＩＰ40)，柜底是否要封闭，如不封闭，则为ＩＰ30，柜底不封闭；
● 柜体材质，如不提供，则由制造厂选定；
● 柜体颜色；如无要求则按制造厂标准供
● 电路中电压、电流、时间等整定参数。
● 与产品正常使用不符的其他特殊要求同制造厂协商。
