SC(B)11SCB11-10KV
（一）产品概述
SCB11-10KV干式变压器广泛用于局部照明、高层建筑 、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
（二）产品结构
|
名 称 |
内 容 |
|
结构形式 |
油浸式/全密封 |
|
铁芯结构 |
叠铁芯 |
|
容量 |
30KVA-2500KVA |
|
冷却方式 |
AN/AF |
|
冷却介质 |
油式 |
|
联结组别 |
Dyn11/Yyn0 |
|
短路阻抗 |
4%/6% |
（三）产品特点
我公司该类产品的主要技术特点是：局部放电值低、耐雷电冲击能力强、抗短路能力强、抗干裂性能好、过负载能力强、阻燃特性好、低噪声、低损耗。具有安全、可靠、节能、防火、防爆、免维护等优点。产品设计先进、结构合理、外形美观、主要性能指标优于国内标准。
（四）型号说明
（五）使用条件
海拔高度 ≤2000m
最高环境气温+40℃ 最高月平均气温+30℃
最高年平均温度+20℃ ，最低温度-25℃
安装地点：户外
根据用户要求可提供在特殊使用条件下运行的变压器
（六）技术参数
1、额定容量范围：30～2500KVA；
2、额定电压：10kV 级以下；
3、额定频率：50Hz

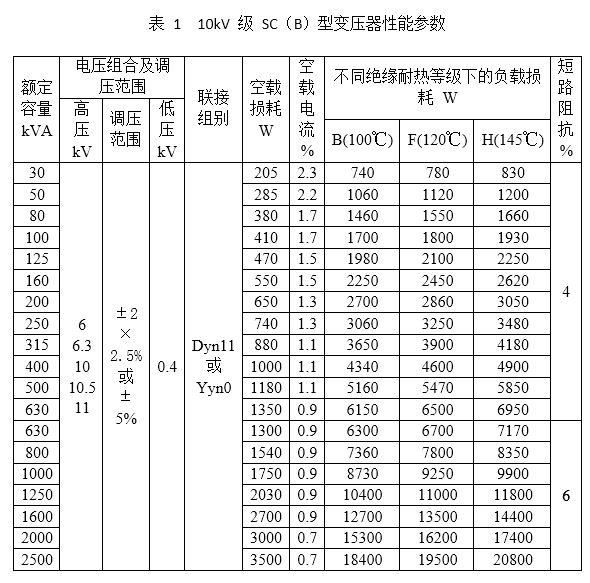

4、主要技术参数见表 1；
5、变压器符合下列标准：
（七）执行标准
A GB1094.11-2007《电力变压器 第11部分：干式变压器》
B GB/T10228-2008《干式电力变压器技术参数和要求》
