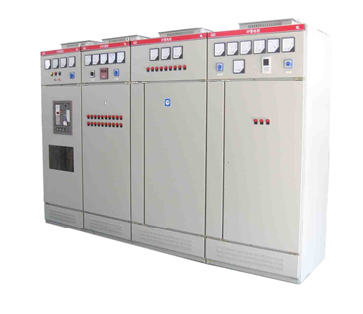

（一）产品概述
GGD型交流低压配电柜主要适用于交流50Hz，额定工作电压380V，额定工作电流100A至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分断能力强，动热稳定性好，电气方案灵活，组合方便，实用性强等优点，广泛用于发电厂、变电站、工矿企业、住宅小区。产品执行标准和技术要求按:GB7251.1-2005、GBT17626-1998、GB/T18858.1-2002。

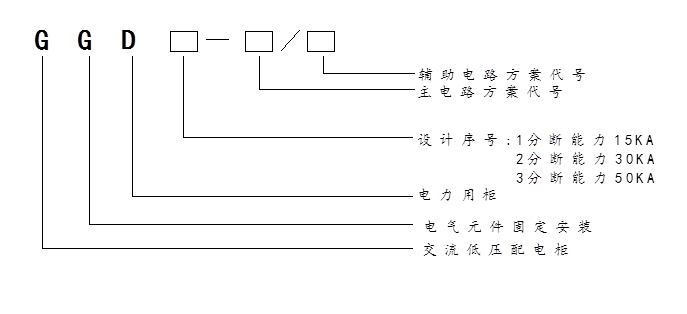

（二）产品型号及含义
（三）使用条件
1.环境温度不高于+40℃，不低于-20℃。
2.产品安装使用时，使用地点的海拔高度不超过2000M。
3.周围空气相对湿度不大于90％。
4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
5.设备安装时与垂直面的倾斜。

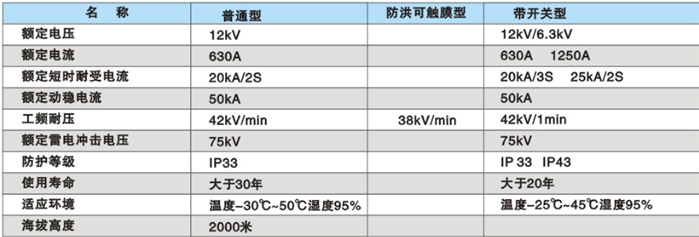

（四）技术参数
（五）结构特点
1.骨架：采用冷轧钢板加工成形材组成，抗冲击，刚度高不易变形，框架单元采用模数化结构，配置及组合灵活方便，适用性强；
2.散热性能好，柜体上下设散热槽孔，形成一自然排风道；
3.全部结构均匀由滚花螺栓连接降低接地电阻，支架、隔板位置可调整；
4.抽有金属表面均防腐处理，柜体环氧粉喷涂；
5.正面采用对称的双门结构、1000mm和1200mm宽的柜、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。
6.柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。
7.柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。
8.柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。
（六）安装调试
●检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。
2、通电前的检查与实验
●检查柜体内是否干燥、清洁。
●电器元件的操作机构是否灵活，不会有卡塞或操作力过大现象。
●主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。
●仪表指示与互感器的变比及极性是否正确。
●母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。
●用500伏兆欧表测量绝缘电阻不得低于10兆欧，测量时应断开电子设备、消耗电流的器件如线圈。
（七）使用维护注意事项
●必须由合格的电气人员进行该产品的操作、维护和检修。
●维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
●定期进行维修。
●如综合配电箱主开关选用刀开关，则必须在无负荷情况下，分合刀开关，以确保人身安全。
（八）外形及安装尺寸
|
柜体外形尺寸（mm） |
高 |
宽 |
深 |
|
2200 |
600 800 1000 1200 |
600 800 1000 |
