（一）产品概述
电力系统中的负载类型大部分属于感性负载，其等效电路可看作是电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法就是在需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。GGJ型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型配电无功补偿综合柜，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。

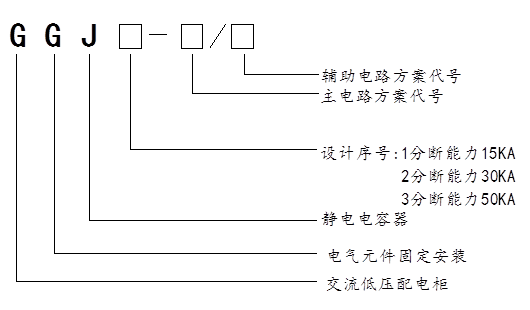

（二）产品型号及含义
（三）产品用途
适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱。

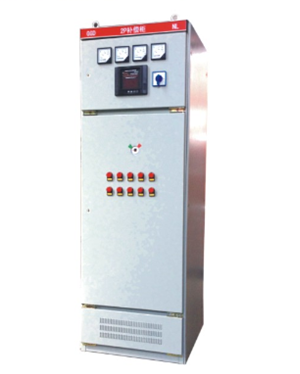

（四）产品结构
GGJ系列低压无功功率补偿柜由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器、电力电容器及智能无功功率补偿控制器等组成，柜体为封闭式结构。
（五）产品性能
1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。
2、保护功能：过压、过载、欠压、欠流、短路等功能
3、运行方式：具有自动运行与手动运行两种工作方式。
4、可提高电网功率因数达到0.95以上
（六）运行条件
1、环境温度： -20℃～+40℃
2、空气相对湿度：≤90%（相对环境温度为20℃～25℃）
3、海拔高度： 不超过2000m
4、环境条件： 适用于室内（箱体内）安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。
5、安装位置：与地面垂直的倾斜度不超过5º
（七）技术参数
1、额定电压：380V
2、额定频率：50Hz
3、补偿方式：三相补偿和单相补偿相结合。
4、补偿容量：420kvar～60kvar。
5、投切方式：循环投切，编码投切，模糊控制自动投切。
6、控制物理量：无功功率或无功电流
7、最快响应时间：≤10ms
（八）安装调试
1、安装前检查
●检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。
2、通电前的检查与实验
产品安装完毕后，投入运行前需进行如下项目的检查与实验。
●检查柜体内是否干燥、清洁。
●电器元件的操作机构是否灵活，不会有卡塞或操作力过大现象。
●主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。
●仪表指示与互感器的变比及极性是否正确。
●母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。
●用500伏兆欧表测量绝缘电阻不得低于10兆欧，测量时应断开电子设备、电容器及消耗电流的器件如线圈。
3、通电调试
●无功功率自动补偿控制器的调试：控制器出厂投入、切除门限、延时时间、过压门限、已按有关标准整定，如需重新整定，请按照无功功率自动补偿控制器的使用说明进行调整。
（九）使用维护注意事项
●必须由合格的电气人员进行该产品的操作、维护和检修。
●维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
●定期进行维修。
●如综合配电箱主开关选用刀开关，则必须在无负荷情况下，分合刀开关，以确保人身安全。
●如用户选用带有无功补偿装置的综合配电箱，则产品中的无功功率自动补偿控制器，应严格按照使用说明书操作、检验。
（十）使用维护注意事项
●必须由合格的电气人员进行该产品的操作、维护和检修。
●维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
●定期进行维修。
●如综合配电箱主开关选用刀开关，则必须在无负荷情况下，分合刀开关，以确保人身安全。
●如用户选用带有无功补偿装置的综合配电箱，则产品中的无功功率自动补偿控制器，应严格按照使用说明书操作、检验。
（十一）外形及安装尺寸
|
柜体外形尺寸（mm） |
高 |
宽 |
深 |
|
2200 |
600 800 1000 1200 |
600 800 1000 |
