（一）产品概述

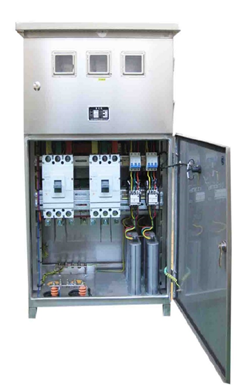

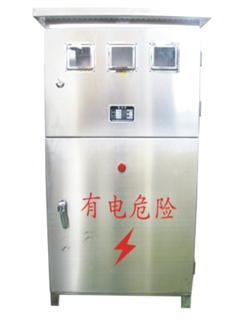

JP系列户外综合配电箱，是根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品执行标准为GB7251.1-2005、GB/T15576-2008，并通过了3C认证。户外型 、防护等级IP44。是目前电网改造中理想的低压成套装置。
（二）产品特点
JP 系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案，具体方案如下：
01——配电+补偿+计量 02——配电+补偿
03——配电+计量 04——补偿+计量
05——配电 06——计量 07——补偿
（三）主要性能
1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。
2、保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能
3、自动运行功能：停电推出、送电后延时10s自动恢复
4、可提高电网功率因数达到0.95以上
（四）运行条件
1、环境温度：+40℃～-5℃
2、空气相对湿度：≤90%（相对环境温度为20℃～25℃）
3、海拔高度： 不超过2000m
4、环境条件： 适用于箱体内安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。
5、安装位置：与地面垂直的倾斜度不超过5º
（五）技术参数
1、额定电压：400V
2、额定频率：50Hz
3、配用变压器容量分别为: 30、50、63、80、100、125、 160、200、 250、 315、400、500、630、800kVA ）
4、补偿容量：一般按配用变压器容量的30%，如用户有特殊要求，按用户要求配置。
5、馈电回路：一般分2路,每路按所配变压器总容量的40%～60%配置,如用户有特殊要求,按用户要求。
6、补偿方式：手动投切，循环控制自动投切。
7、控制物理量：无功功率或无功电流。
8、最快响应时间：≤10
（六）安装调试
1.安装前检查
●检查设备是否完好无损，随机资料及配件是否齐全，如发现问题请及时与厂家联系。
2．安装接线
●产品安装在变压器台架下方，配电箱固定件由用户自备。进出线采用电缆或穿管绝缘导线与变压器或低压馈电架空线连接。
3．通电前的检查
●产品安装完毕后，投入运行前需进行如下项目的检查与实验。
●检查箱体内是否干燥、清洁。
●电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。
●仪表指示与互感器的变比及极性是否正确。
●母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。
●用500伏兆欧表测量绝缘电阻不得低于5兆欧,测量时断开电子设备、电容器及消耗电流的器件如线圈。
●主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确 。
4、通电调试
1）电能表调试： 馈电主回路通以额定电压和一路负载，电能表应能运转正常。
馈电主回路施加额定电压，断开全部负载电能表转动不应超过1圈。
2）无功功率自动补偿控制器的调试：控制器出厂时投入、切除门限，延时时间，过压门限，已按有关标准整定，如需重新整定，请按照无功功率自动补偿控制器的使用说明进行调整。
（七）使用维护注意事项
必须由合格的电气人员进行该产品的操作、维护和检修。
●维修时要先断开电源，待补偿电容器放电完毕后再进行维修。
●电缆进出处应采用可靠密封措施，确保运行安全。
●断路器应定期进行维修。
●如综合配电箱主开关选用刀开关，则必须在无负荷情况下，分合开关，以确保人身安全。
●补偿方式：采用手动或循环自动投切补偿。
●补偿容量:如果用户没有要求，一般按所配变压器容量值的约30%配置。如用户有特殊要求，按用户要求进行配置。
（八）订货须知
1、方案编号
2、配变容量、馈电路数、补偿容量、电容器分组要求
3、对控制器、投切开关、电能表、箱体材质和颜色的要求
4、是否加装漏电保护功能
5、是否配套安装支架
