XMJ计量配电柜XMJ计量配电箱
（一）产品概述

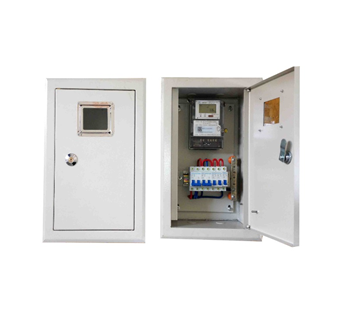

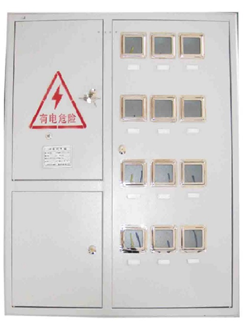

XMJ型计量配电箱，适用于工矿企业，建筑设施、住宅小区等需要独立计量的场所，在交流50Hz ，额定电压380V的三相三线、四线或五线制的低压配电系统中作为动力、照明、生活的配电计量之用。户型分为1户，2户，3户，4户，6户，9户，12户等。低压用电客户电能计量装置可选用普通电能表和智能电能表，智能电能表用户的用电信息采集装置由智能电能表，采集器、集中器、断路器及接户线、进户线、集中充值查询装置、用电信息查询终端等组成。执行标准：GB7251.3-2006.
1、智能电能表选用本地费控，具备独立RS-485通信接口或载波通信接口。
2、采集器通过RS-485通信方式采集电能表信息，集中器通过载波通信方式采集采集器信息。
3、集中器向主站上传采集数据，其上行通信通道选用GPRS/CDMA等无线通信方式。
4、采集器通过载波通信方式将用电信息发送至用户用电信息查询终端。
（二）使用条件
1、 周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35 ℃ ；
2、 周围空气相对温度在最高温度为+40℃时不超过50% ，在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响；
3、 设备安装时与垂直面的倾斜度不超过5%；
4 、设备应安装在无剧烈震动和卫生的地方，以及不足使电器元件受到腐蚀的场所；
5、用户有特殊要求时可与制造厂协商解决。
（三）技术参数
额定电压 380V、220V
额定电流 400A～10A
额定短路开断电流 10KA
额定短时耐受电流 10KA
防护等级 IP30
（四）使用维护注意事项
● 定期对配电箱进行技术检查和测定，若有发现问题，应及时排除，以减少事故。
● 定期巡查配电箱时，如果发现配电箱内元件有严重发热现象，维修电工应该进行全面检查，发现问题及时处理。
● 配电箱周围的环境应保持整洁。禁止在配电箱门前1.2米以内的范围进行堆积、搭挂工作用品或其他物品。另外，配电箱周围不能够有积水，易引发触电事故，且非专业电工人员不得随意拆装配电箱中的电器元件。
● 配电箱的操作应该严格按照操作规程执行，在配电箱的使用过程中严谨带负荷拉合闸，否则会形成大电弧烧毁配电元件或者配电箱操作人员灼伤烫伤等事故。
（五）订货须知
1、订货产品的规格型号、技术要求及订货数量；
2、电气主接线图及二次辅助电路接线图；
3、箱体外形尺寸要求；
4、箱体安装基础尺寸。
