（一）产品概述

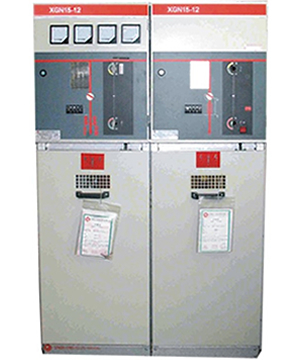

XGN15-12/24系列SF6高压环网柜是新一代的以空气为绝缘、内装SF6负荷开关或断路器的、广泛使用于12/24kV供配电系统的金属封闭开关设备，具有柜体结构合理紧凑、安装方便、操作灵活、运行安全稳定、免维护等特点，对各种不同的应用场合、不同的用户要求，均能提供令人满意的技术解决方案。传感技术和最新保护继电器的采用，加上现金的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。
引用标准
GB 3906-2006 《3.6kV—40.5kV交流金属封闭开关设备和控制设备》
GB 3804-2004 《3.6kV—40.5kV设备交流负荷开关》
GB 16926-1997 《交流高压负荷开关—熔断器组合电器》
GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》
GB/T 11023-1999 《高压开关设备六氟化硫气体密封试验方法》
IEC60265-1998 《交流高压负荷开关》
IEC60420-1990 《交流高压负荷开关—熔断器组合电器》
IEC60298 《交流金属封闭开关设备和控制设备》
（二）产品型号及含义
（三）产品性能及特点
环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，整个环网柜可分为上下两个部分，柜的上部包括母线室、开关室、低压室，与下部电缆室（出线柜含熔断器）分隔开来以避免相互影响。因此，即提高了安全性，又便于安装、检修，还能在必要时整体更换上部单元。整体外形尺寸（宽×深×高）有375×960×1885㎜和500×960×1885㎜等
1) 柜体结构采用敷铝锌板经多重折弯螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
2) 所有的操作均在柜门关闭状态下进行；
3) 防护等级高，可防止杂物和虫害侵入；
4) 简单有效的“五防”闭锁，防止误操作；
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器；无论是选用何种断路线器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm；主断路器均具有长寿命、高性能、少维护、体积小的独特优点。
6) 更换断路器简单；
7) 柜体可靠墙安装、柜前维护、减少占地面积；
8) 电缆室空间充裕、可连接多根电缆；
9) 快速接地开关用于接地和回路短路；
10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；
11) 断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。
12）本产品适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统
（四）产品结构
1、外壳与隔板：
开关柜的外壳和隔板是用覆铝锌钢板经过数控机床加工和折弯之后栓接而成，因此，装配好的开关柜能保证结构尺寸的统一性。覆铝锌钢板具有很强的抗腐蚀与抗氧化作用，并且具有比同等钢板高的机械强度。开关柜被隔板分成母线室、电缆室和继电器仪表室，每一单元均独立接地。
2、开关隔离室
开关室内可装一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。壳体上设有观察孔，并可根据用户要求装设SF6气体密度表或带报警触点的气体密度继电器。
3、 母线小室
主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定，在穿越邻柜侧板时用母线套管固定。全部母线采用热缩绝缘管塑封。
4、 电缆隔离室
充裕的电缆室不但可以连接多根电缆，而且可安装电流互感器、接地开关、避雷器等。
5、 继电器室
继电器室内板和面板可安装控制、保护元件，计量、显示仪表、带电监测指示器等二次元件。
6、操作与联锁
1）手动操作：
用专用操作手柄在环网柜正面操作，在环网操作面板上有上下两个操作孔，上面为接地开关操作孔，下面为负荷开关操作孔，操作时，手柄旋转方向应与面板上的示图一致。在组合电器方案中，开关所配的机构具备负荷开关分闸脱扣功能，当负荷开关合闸后，其分闸弹簧已处于储能状态，按动分闸按钮或熔断器熔断时将触发脱扣机构，使负荷开关分闸。
2）电动操作：
当环网柜配备用电动操作机构时，柜体面板上设有分闸、合闸两个按钮。接通操作电源后只需按下合闸按钮，即可合上负荷开关并投入运行；按下分闸按钮，负荷开关分闸。当环网柜因操作电源无法正常供电时，开关的动作可用手动操作方式来完成、操作方法如前所述，电动操作时严禁将操作手柄插入操作孔中，否则将无法实现电动操作（有相关的联锁存在）。接地开关只能手动操作，无电动操作方式。
7、联锁装置
开关柜具有可靠的联锁装置，切实保障了操作人员及设备的安全。
1）负荷开关合闸后，接地开关不能进行合闸操作，下门不能打开；
2）负荷开关分闸后，接地开关才能进行合闸操作，接地开关合闸后，下门才能被开启；
3）接地开关合闸后，负荷开关不能进行合闸操作；
4）接地开关分闸且柜门关闭后，负荷开关方可进行合闸操作；
5）在组合电器柜中，当任一相熔断器熔断，其撞击器应使负荷开关可靠分闸，此时即不能对负荷开关进行合闸操作，也不能使其保护在合闸位置。
8、 接地装置
在电缆室内，单独设有4×40 mm2的接地母线，此母线能贯穿相邻各柜，与柜体良好接触。
（五）技术参数
操动机构主要技术参数
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（六）使用环境条件
● 环境温度：上限+40℃，下限-10℃；日平均温度不超过35℃；
● 相对湿度：日平均不大于95%，月平均不大于90%；
● 周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
● 饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
● 海拔高度不超过1000m；
● 相对环境温度日平均不大于95％，月平均不大于90％；
● 地震烈度不超过8级，地面顷斜度不超过3度；
● 水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
● 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
● 特殊工作条件 在超过规定的正常的环境条件下使用时，由用户和制造厂协商
（七）使用维护注意事项
●使用单位必须配备专职电工。电气工作人员必须身体健康，并具备必要的电气知识，取得电工上岗证后方可上岗。
●产品安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
●用户不准改变箱变原结构，否则将失去保修资格。
●高压操作要由电气负责人签发操作票，并做好人员组织与技术安全措施。高压倒闸操作必须由两人进行，带绝缘手套，为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。必需严格按照停、复电操作规程执行。
●严禁随意打开开关柜需要打开时必须确认柜内带电部分已无电压。
（八）订货须知
● 产品名称、全型号、方案号、数量及交货期限
● 设备系统图，一次回路方案图和单线系统图；
● 二次回路原理图；
● 主母线材料种类可由客户提出，如无要求则按制造厂标准供给
● 提供的工作电流和短路电流；
● 柜内所装元器件的名称、型号规格及数量；
● 外壳防护等级(ＩＰ30，ＩＰ40)，柜底是否要封闭，如不封闭，则为ＩＰ30，柜底不封闭；
● 柜体材质，如不提供，则由制造厂选定；
● 柜体颜色；如无要求则按制造厂标准供
● 电路中电压、电流、时间等整定参数。
● 与产品正常使用不符的其他特殊要求同制造厂协商。
