（一）产品概述

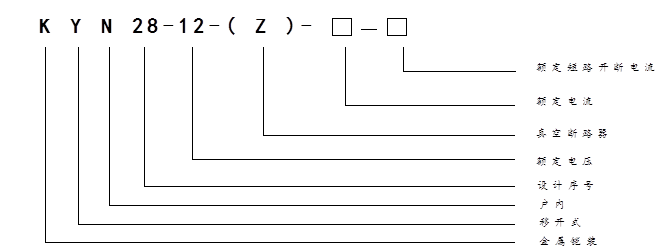

KYN28-12(Z)型铠装移开式交流金属封闭开关柜系额定电压3.6～12kV三相交流50Hz的户内成套配电装置（以下简称开关柜）属于中置式手车柜（交流金属铠装移开式封闭开关设备的一种）配用高开断能力和低截流值的国产VS1(ZN63)型真空断路器（也可以配置ABB公司生产的VD4型真空断路器）作为主开关，结构先进、合理、紧凑，性能优越，安全可靠，同时具有“五防” (防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔)联锁功能，用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，还可以用于频繁启动高压电动机等,满足IEC-298、DL404、GB3906等技术标准要求。
（三）产品性能及特点
1) 柜体结构采用敷铝锌板经多重折弯螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
2) 所有的操作均在柜门关闭状态下进行；
3) 防护等级高，可防止杂物和虫害侵入；
4) 简单有效的“五防”闭锁，防止误操作；
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器；无论是选用何种断路线器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm；主断路器均具有长寿命、高性能、少维护、体积小的独特优点。
6) 更换断路器简单，手车互换性好；
7) 柜体可靠墙安装、柜前维护、减少占地面积；
8) 电缆室空间充裕、可连接多根电缆；
9) 快速接地开关用于接地和回路短路；
10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器，防止凝露与腐蚀发生；
11) 断路器室、电缆室可根据用户要求分别加装照明装置，以方便维护及检修。
12）本产品适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统

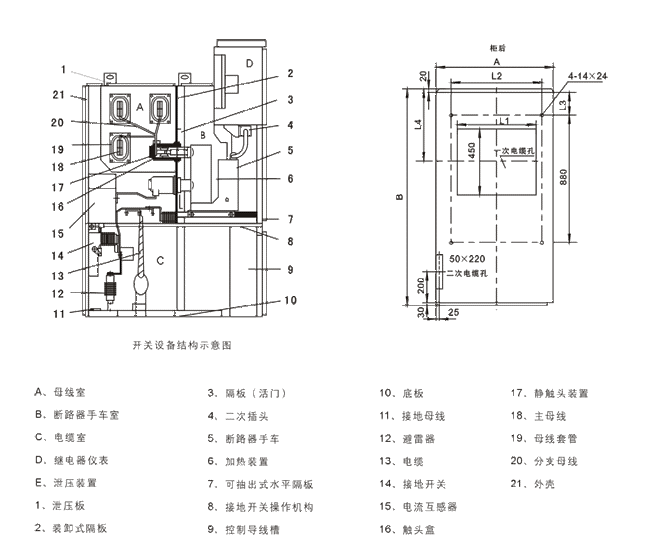

（四）产品结构
1外壳与隔板：
开关柜的外壳和隔板是用覆铝锌钢板经过数控机床加工和折弯之后栓接而成，因此，装配好的开关柜能保证结构尺寸的统一性。覆铝锌钢板具有很强的抗腐蚀与抗氧化作用，并且具有比同等钢板高的机械强度。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均独立接地。
2手车
根据各自的功能作用,可分为隔离手车(简称GL车)、电压互感器手车（简称PT车）、电流互感器手车（简称CT车）、下层电压互感器手车（简称XPT车）、计量手车（简称JL车）、隔离电压互感器手车（简称GL+PT车）、熔断器手车（简称RDQ车）、下层避雷器手车（简称XBLQ车）、接地手车（简称JD车）及核相手车（简称HX车）、配用专用推进机构，能实现工作、试验位置的互换。且同类手车，有极高的互换性。
3、 断路器隔离室
断路器隔室内安装了特定的轨道供手车移动。断路器在试验位置与工作位置之间移动时，隔离活门自动打开或关闭，保证工作人员不触及带电体。手车可在柜门关闭的情况下被操作，通过观察窗可看到手车在柜内所处的位置，同时看到手车上的任何标志。
4、 母线小室
主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定，在穿越邻柜侧板时用母线套管固定。全部母线采用热缩绝缘管塑封。
5、 电缆隔离室
充裕的电缆室不但可以连接多根电缆，而且可安装电流互感器、接地开关、避雷器等。
6、 继电器室
继电器室内板和面板可安装控制、保护元件，计量、显示仪表、带电监测指示器等二次元件。
7、 联锁装置
1) 开关柜具有可靠的联锁装置，切实保障了操作人员及设备的安全；
2) 接地开关在分闸位置时，手车才能在试验位置与工作位置之间移动；
3) 只有断路器手车可靠定位在试验位置或工作位置时，方可操作；
4) 手车在工作位置时，二次插头被锁定不能拔出；
5) 接地开关关合时，手车不能从试验位置移至工作位置；
6) 接地开关仅在手车处于试验位置时才能被操作；
二次插头与手车位置的联锁：手车只有在试验位置时，二次插头才能插入或解除；手车处于工作位置时，由于机械联锁作用，二次插头被锁定，不能解除。
8、 接地装置
在电缆室内，单独设有4×40 mm2的接地母线，此母线能贯穿相邻各柜，与柜体良好接触。
（五）主要技术参数
1、真空开关柜主要技术参数
2、真空断路器主要技术参数
3、操动机构主要技术参数
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
（六）使用环境条件
● 环境温度：上限+40℃，下限-10℃；日平均温度不超过35℃；
● 相对湿度：日平均不大于95%，月平均不大于90%；
● 周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
● 饱和蒸汽压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
● 海拔高度不超过1000m；
● 相对环境温度日平均不大于95％，月平均不大于90％；
● 地震烈度不超过8级，地面顷斜度不超过3度；
● 水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
● 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
● 特殊工作条件 在超过规定的正常的环境条件下使用时，由用户和制造厂协商
（七）使用维护注意事项
●使用单位必须配备专职电工。电气工作人员必须身体健康，并具备必要的电气知识，取得电工上岗证后方可上岗。
●产品安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。
●用户不准改变箱变原结构，否则将失去保修资格。
●高压操作要由电气负责人签发操作票，并做好人员组织与技术安全措施。高压倒闸操作必须由两人进行，带绝缘手套，为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。必需严格按照停、复电操作规程执行。
●严禁随意打开开关柜需要打开时必须确认柜内带电部分已无电压。
（八）订货须知
● 产品名称、全型号、方案号、数量及交货期限
● 设备系统图，一次回路方案图和单线系统图；
● 二次回路原理图；
● 主母线材料种类可由客户提出，如无要求则按制造厂标准供给
● 提供的工作电流和短路电流；
● 柜内所装元器件的名称、型号规格及数量；
● 外壳防护等级(ＩＰ30，ＩＰ40)，柜底是否要封闭，如不封闭，则为ＩＰ30，柜底不封闭；
● 柜体材质，如不提供，则由制造厂选定；
● 柜体颜色；如无要求则按制造厂标准供
● 电路中电压、电流、时间等整定参数。
● 与产品正常使用不符的其他特殊要求同制造厂协商。
